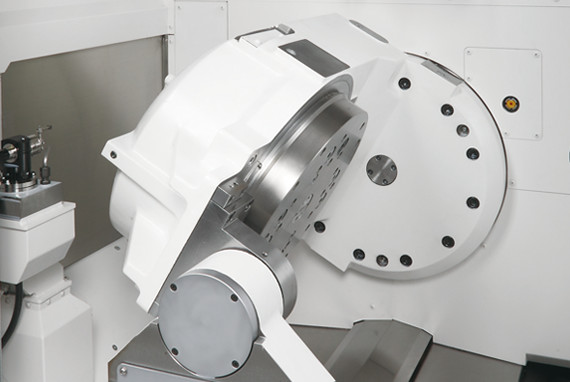

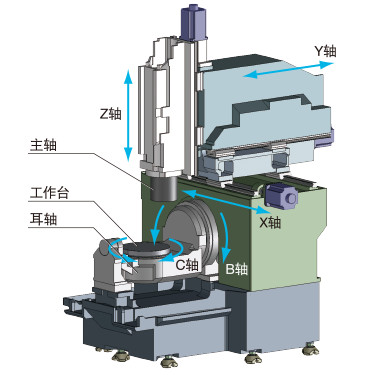

耳軸工作臺的B軸采用高剛性、適合高速驅動的滾子齒形凸輪、C軸采用低速旋轉時也能產生大扭矩的直接驅動式電機，可進行高速、高精度加工。 高速動作 ?B軸：50min-1 ?C軸：120min-1（標準規格） 1,200min-1（特殊規格）〈車削模式時〉 分度精度（實測值） ?B軸分度精度/重復精度：±1.78秒/±0.50秒 ?C軸分度精度/重復精度：±2.26秒/±0.12秒 ※記載的數據為實測值，不是保證值 |

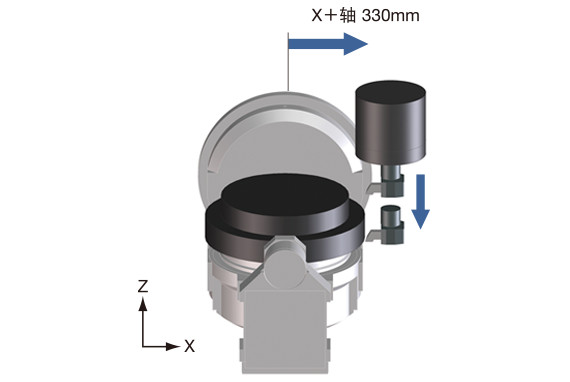

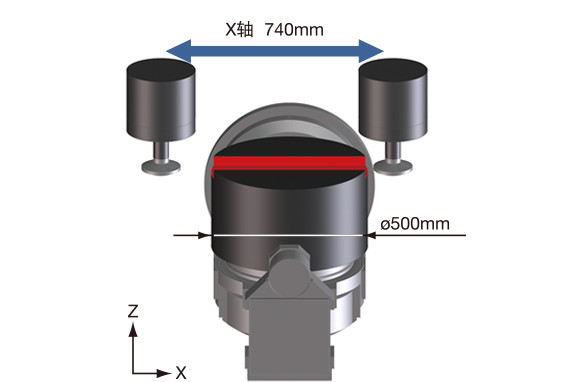

即使大型工件也可輕松完成加工
 |
 |
|
|

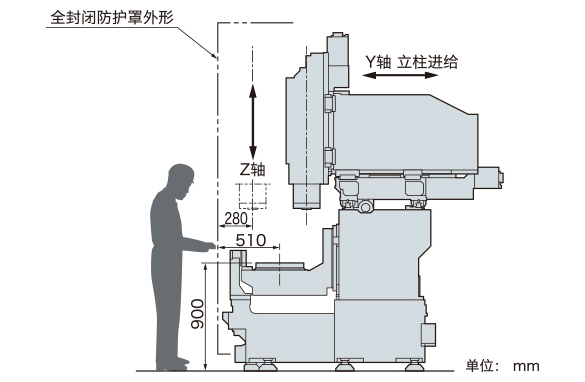

良好的接近性減輕操作人員的負擔 通過采用耳軸工作臺的軸向接近方式，實現了距工作臺中心515mm的距離。主軸接近性好，便可減輕加工準備作業時操作人員的負擔，提高作業效率。  |
提高加工狀態的可視性 通過采用可120度傾斜確認工件狀態的BC軸工作臺和正面防護門上的大窗，以及照亮加工室內、較少閃爍的LED照明燈，提高加工狀態的可視性。  |
|

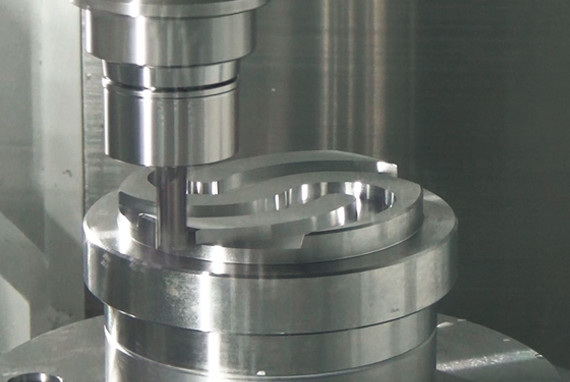

標準主軸
?主軸轉速 15,000min-1 （車削規格時 12,000min-1） ?大功率 22/18.5kW （10分/連續） ?大扭矩 199/146N?m （5分/連續）  |

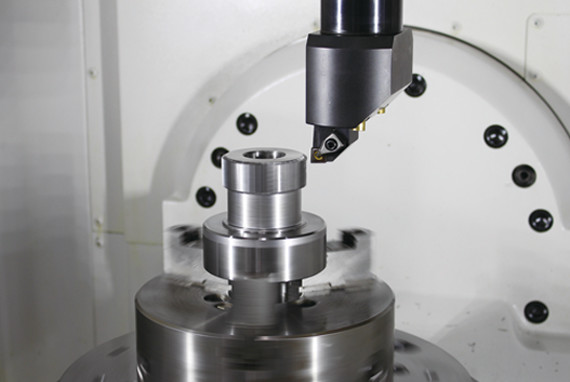

車削主軸 （特殊規格）
?工作臺 （車削主軸） 轉速 1,200min-1 ?大功率 15/10kW （15分/連續） ?大扭矩 477/318N?m （15分/連續）  |
| 項目 | 單位 | MU-4000V |
|---|---|---|
| 工作臺尺寸 | mm | ø400 |
| 主軸轉速 | min-1 | 15,000 |
| 刀庫收納數量 | 把 | 32 |
| 主軸電機功率 | kW | 22/18.5（10分/連續） |
| 機床尺寸（W×D×H） | mm | 2,399×3,248×2,950 |
| 展開規格 | L |
