兼?zhèn)涓呔?、高生產率和脫碳、節能解決方案  |
||||
 |

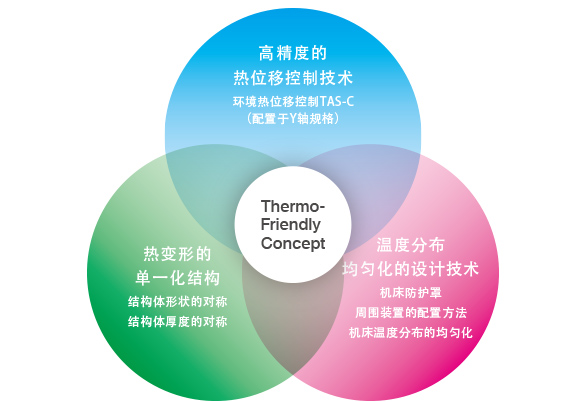

OKUMA命名機床為“Green-Smart Machine”，通過自主實現高精度和降低能耗實現高生產率，使這款“Green-Smart Machine”為解決制造業所面臨的社會問題做出貢獻。 |
|||
|

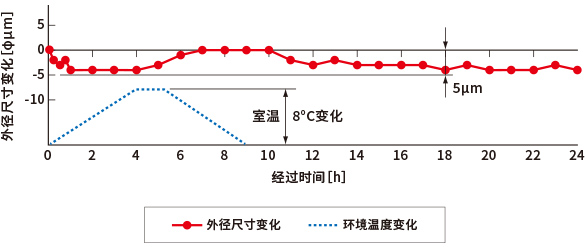

經時加工尺寸變化 ø5μm / 室溫 8℃ 變化 LB3000 EX Ⅲ（L 規格）車削加工  |
 |
| 配備強力電機 | LB3000 EX Ⅲ | LB4000 EX Ⅲ |
| 主軸尺寸 |
ø120mm軸承 （ø80mm通孔） |
ø140mm軸承 （ø91mm通孔） |
| 主軸轉速 | 5,000min-1 | 4,200min-1 |
| 大功率 | 22kW | 30kW |
| 加工能力 | LB3000 EX Ⅲ | LB4000 EX Ⅲ |
|
車削加工能力 （工件材料: S45C） |
4.4mm2〈實測值〉 | 6.3mm2〈實測值〉 |
| 高速化 | LB3000 EX Ⅲ | LB4000 EX Ⅲ |
| 快速進給速度 | X：30m/min 與原有機型相比20％UP | |
| Z：30m/min | ||
| 配備強力電機 | LB3000 EX Ⅲ | LB4000 EX Ⅲ |
| M主軸轉速 | 6,000min-1 | 6,000min-1 |
| 大功率 | PREX 7.1kW | 7.5kW |
| 大扭矩 | 40.4N?m | 58.1N?m |
| 加工能力 | LB3000 EX Ⅲ | LB4000 EX Ⅲ |
|
銑削能力 （工件材料：S45C） |
200cm3/min〈實測值〉 | |
| 高速運轉 | LB3000 EX Ⅲ | LB4000 EX Ⅲ |
| 刀架旋轉時間 | 0.1sec/分度 | 0.1sec/分度 |
| 旋轉刀具主軸起動/停止時間 | 0.3sec（6,000min-1） | 0.4sec（6,000min-1） |
| M-M開關時間（1分度） | 0.7sec | 1.5sec |
|
優化適用于同類型工件的批量加工 裝料器 ● 專注于同類零件的批量加工 ● 可以在機床前操作 ● 可以在短時間內完成安裝和拆卸，并且可以在短生產間隔內進行加工。 |
 |
緊湊靈活的省力化單元 LB3000 EX Ⅲ ARMROID ● 可以在現有空間內實現自動化 ● 可根據生產情況切換自動/手動操作 |
 |
|||
|
通用性強，支持異形和各種類型的工件 獨立型多關節機械手 ● 通用性強，支持異形和各種類型的工件 ● 可自由設置的外圍設備布局 ● 可在車床和加工中心等不同機床之間傳輸。 |
 |
實現靈活生產 豐富的外圍設備 通過工序連接中不可或缺的工件反轉裝置等支持生產線的自動化和省力化 |
 |
| 項目 | 單位 | LB3000 EX Ⅲ | LB4000 EX Ⅲ |
|---|---|---|---|
| 標準卡盤尺寸 | inch | 8 | 10 |
| 大加工直徑 | ømm | 410 | 480 |
| 大加工長度 | mm | 500、1,000、1,300 | 750、1,500、2,150 |
| 主軸轉速 | min-1 | 5,000 | 4,200 |
| 刀架型式 | V12 | V12 | |
| 主軸電機功率 | kW | 22/15（30分/連續） | 30/22（30分/連續） |
| 機床尺寸（W×D×H） | mm |
2,340×1,899×1,770 3,420×2,083×1,820 4,344×2,083×1,820 |
3,100×2,059×1,955 |
| 規格配置 | M, W, MY, MW, MYW | M, MY, MW, MYW |
